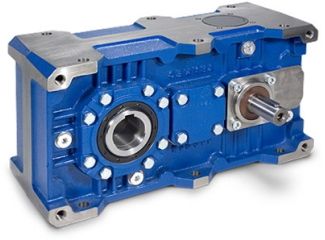

СЕРИЯ Z

P = 0,09 - 137,1 кВт

Т2М = 110 - 11850 Нм

я = 8 - 630

С точки зрения конструктивных вариантов имеется 9 размеров для варианта с 2 ступенями редуктора и 8 размеров для варианта с 3 ступенями редуктора.

По типу входа в редуктор различают версии с входным валом, с раструбным входным фланцем, соответственно с компактным входным фланцем (кроме калибров 56 и 63). Все три типа зажимов могут быть установлены как горизонтально, так и вертикально.

Материалы, из которых может быть изготовлен корпус редуктора: алюминиевый сплав GAlSi9Cu1 UNI7369/3 (56-63), серый чугун EN GJL 200 UNI EN 1561 (71-180) или чугун с шаровидным графитом EN GJS 400-15 U UNI ЕН 1563 (200-225). Поверхность корпуса ребристая как внутри, так и снаружи для обеспечения жесткости. Для удобства позиционирования и фиксации монтажные отверстия проточены на всех поверхностях редуктора. Смазочная камера обеспечивает отвод тепла и смазку компонентов внутри редуктора.

Шестерни изготовлены из прочной стали, прошедшей различные термообработки. Первая ступень редуктора состоит из двух конических шестерен с косозубыми зубьями GLEASON с точно отшлифованным профилем из термообработанной стали 16CrNi4 или 18NiCrMo5 UNI7846.

Использование осевых радиальных подшипников на каждой оси обеспечивает долгий срок службы и способность воспринимать внешние нагрузки.

Выходное отверстие изготовлено из стали, а выходной фланец может быть установлен с одной или обеих сторон, а также имеется возможность установки стопора холостого хода, что делает этот редуктор чрезвычайно универсальным и простым в сборке.

С точки зрения конструктивных вариантов существует 6 типоразмеров для версии с одной ступенью редукции, 6 типоразмеров для версии с 2 ступенями редукции и 6 типоразмеров для версии с 3 ступенями редукции. По типу входа в редуктор различают версии с входным валом, версии с раструбным входным фланцем. Материалы, из которых может быть изготовлен корпус редуктора: серый чугун EN GJL 200 UNI EN 1561 (71-180) или чугун с шаровидным графитом EN GJS 400-15 U UNI EN 1563 (200-225). Поверхность корпуса ребристая как внутри, так и снаружи для обеспечения жесткости. Для удобства позиционирования и фиксации монтажные отверстия проточены на всех поверхностях редуктора. Смазочная камера обеспечивала отвод тепла и смазку компонентов внутри редуктора. Шестерни изготавливаются из термостойкой стали 16CrNi4 или 18NiCrMo5 UNI7846. Первый шаг исправлен. Использование осевых радиальных подшипников на каждой оси обеспечивает долгий срок службы и способность воспринимать внешние нагрузки. Выходное отверстие изготовлено из стали, а выходной фланец может быть установлен с одной или обеих сторон, а также имеется возможность установки устройства блокировки холостого хода, что делает этот редуктор чрезвычайно универсальным и простым в сборке.

P = 0,09 - 137,1 кВт

Т2М = 110 - 11850 Нм

я = 8 - 630

С точки зрения конструктивных вариантов имеется 9 размеров для варианта с 2 ступенями редуктора и 8 размеров для варианта с 3 ступенями редуктора.

По типу входа в редуктор различают версии с входным валом, с раструбным входным фланцем, соответственно с компактным входным фланцем (кроме калибров 56 и 63). Все три типа зажимов могут быть установлены как горизонтально, так и вертикально.

Материалы, из которых может быть изготовлен корпус редуктора: алюминиевый сплав GAlSi9Cu1 UNI7369/3 (56-63), серый чугун EN GJL 200 UNI EN 1561 (71-180) или чугун с шаровидным графитом EN GJS 400-15 U UNI ЕН 1563 (200-225). Поверхность корпуса ребристая как внутри, так и снаружи для обеспечения жесткости. Для удобства позиционирования и фиксации монтажные отверстия проточены на всех поверхностях редуктора. Смазочная камера обеспечивает отвод тепла и смазку компонентов внутри редуктора.

Шестерни изготовлены из прочной стали, прошедшей различные термообработки. Первая ступень редуктора состоит из двух конических шестерен с косозубыми зубьями GLEASON с точно отшлифованным профилем из термообработанной стали 16CrNi4 или 18NiCrMo5 UNI7846.

Использование осевых радиальных подшипников на каждой оси обеспечивает долгий срок службы и способность воспринимать внешние нагрузки.

Выходное отверстие изготовлено из стали, а выходной фланец может быть установлен с одной или обеих сторон, а также имеется возможность установки стопора холостого хода, что делает этот редуктор чрезвычайно универсальным и простым в сборке.

С точки зрения конструктивных вариантов существует 6 типоразмеров для версии с одной ступенью редукции, 6 типоразмеров для версии с 2 ступенями редукции и 6 типоразмеров для версии с 3 ступенями редукции. По типу входа в редуктор различают версии с входным валом, версии с раструбным входным фланцем. Материалы, из которых может быть изготовлен корпус редуктора: серый чугун EN GJL 200 UNI EN 1561 (71-180) или чугун с шаровидным графитом EN GJS 400-15 U UNI EN 1563 (200-225). Поверхность корпуса ребристая как внутри, так и снаружи для обеспечения жесткости. Для удобства позиционирования и фиксации монтажные отверстия проточены на всех поверхностях редуктора. Смазочная камера обеспечивала отвод тепла и смазку компонентов внутри редуктора. Шестерни изготавливаются из термостойкой стали 16CrNi4 или 18NiCrMo5 UNI7846. Первый шаг исправлен. Использование осевых радиальных подшипников на каждой оси обеспечивает долгий срок службы и способность воспринимать внешние нагрузки. Выходное отверстие изготовлено из стали, а выходной фланец может быть установлен с одной или обеих сторон, а также имеется возможность установки устройства блокировки холостого хода, что делает этот редуктор чрезвычайно универсальным и простым в сборке.
